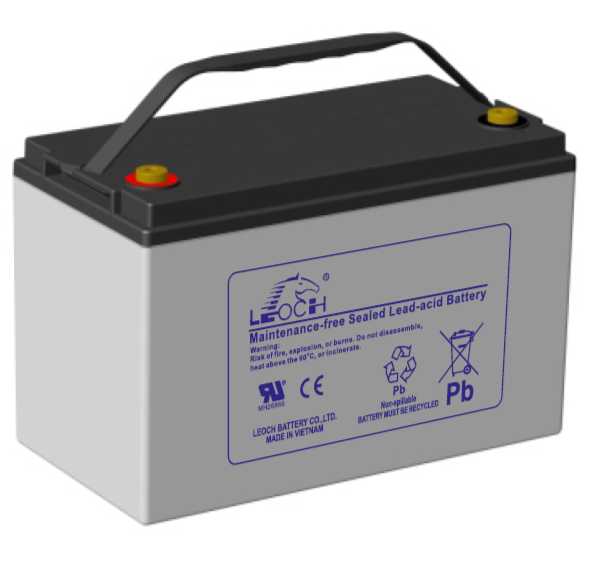

Аккумулятор Leoch DJM1290H (LPL12-90H)

×
Аккумулятор Leoch DJM1290H (LPL12-90H)
  • Системы телекоммуникации и связи.
  • Системы аварийного освещения.
  • Системы пожарной и охранной сигнализации.
  • Электростанции и подстанции.
  • Источники бесперебойного питания.
  • Резервное питание различных промышленных объектов.
  • Автоматика на железнодорожном и воздушном транспорте.
PDF: Иконка PDF leoch_djm1290h.pdf

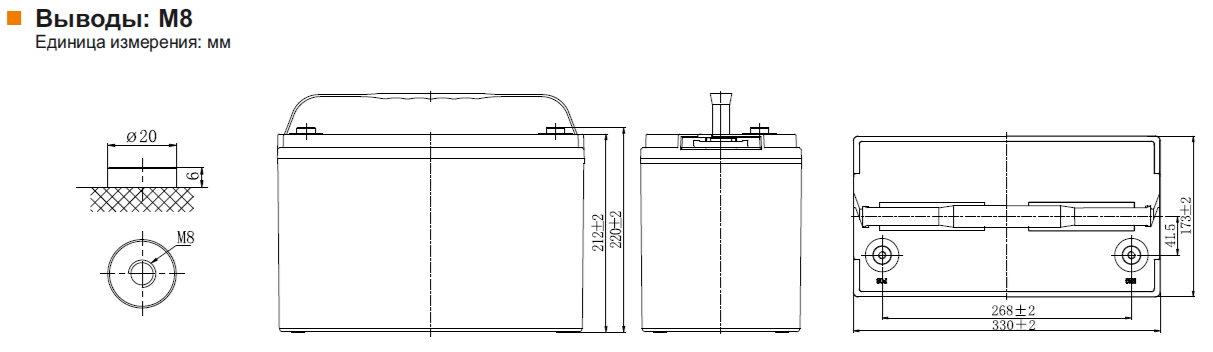

Размеры и выводы


Технические характеристики

Кол-во элементов в блоке 6
Номинальное напряжение 12 B
Номинальная ёмкость (С10) 90 Ач при 10-час разряде до U 1.80 В/Эл при 25 ˚С
Вес 29.5 кг ± 3%
Внутреннее сопротивление 5.5 мОм
Ток короткого замыкания 2070 А
Диапазон рабочих температур -40 °C ~ 60 °C (Оптимальная рабочая темп.: 25 °C)
Напряжение заряда Буферный режим –2.25-2.30 В/Эл
Температурный коэффициент –3 мВ/Эл/˚С.
Циклический режим –2.35-2.40 В/Эл
Температурный коэффициент –5 мВ/Эл/˚С.
Максимальный ток заряда 0.3 С
Саморазряд ≤3% в месяц при 25 ˚С. Могут храниться до 6 месяцев при 25 ˚С, после чего требуется заряд. При более высоких температурах сроки хранения сокращаются.
Размеры Длина: 330 ± 2 мм
Ширина: 173 ± 2 мм
Высота (макс.): 220 ± 2 мм
Материал корпуса ABS (акрило-бутадиен-стирол)
Тип вывода Под внутренний болт М8 (момент затяжки 11.0-14.7 Нм)
Срок службы 12 лет в буферном режиме или более 260 циклов заряда-разряда в циклическом режиме при 100% разряде
Технология AGM

Разряд постоянным током: A (25 °C)

Uk. / Tразряда 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч
1.85 В/Эл 126.5 109.7 90.9 72.1 53.8 46.5 28.9 21.2 16.7 14.5 12.7 9.80 8.60 4.56
1.80 В/Эл 143.6 124.3 101.4 78.5 57.0 48.2 29.9 23.0 17.8 15.2 13.7 10.3 9.00 4.73
1.75 В/Эл 155.7 134.5 107.3 80.1 59.1 50.6 31.5 23.5 18.1 15.5 13.8 10.4 9.09 4.77
1.70 В/Эл 166.0 142.9 112.3 81.7 60.3 51.6 32.1 23.9 18.4 15.7 13.9 10.5 9.18 4.82
1.67 В/Эл 171.3 147.1 115.0 82.9 61.1 52.4 32.6 24.2 18.7 16.0 13.9 10.7 9.30 4.88
1.60 В/Эл 177.1 151.6 117.9 84.1 62.0 53.1 33.0 24.4 18.9 16.3 14.0 10.8 9.41 4.94

Разряд постоянной мощностью: ВТ/ЭЛ (25 °C)

Uk. / Tразряда 10 мин 15 мин 20 мин 30 мин 45 мин 1 ч 2 ч 3 ч 4 ч 5 ч 6 ч 8 ч 10 ч 20 ч
1.85 В/Эл 238.0 207.6 172.7 137.7 103.5 90.0 56.3 41.5 32.7 28.5 25.2 19.4 17.1 9.08
1.80 В/Эл 266.2 232.3 190.5 148.7 108.9 92.7 57.8 44.8 34.7 29.8 26.9 20.4 17.9 9.39
1.75 В/Эл 284.1 247.9 199.3 150.6 112.2 96.9 60.6 45.6 35.3 30.2 27.1 20.4 18.0 9.48
1.70 В/Эл 298.7 260.6 206.5 152.3 113.6 98.3 61.6 46.3 35.8 30.6 27.2 20.7 18.2 9.56
1.67 В/Эл 303.5 264.9 209.2 153.4 114.7 99.2 62.2 46.5 36.2 31.2 27.2 21.0 18.4 9.67
1.60 В/Эл 307.8 268.6 211.4 154.1 115.2 99.9 62.7 46.7 36.4 31.5 27.3 21.2 18.6 9.77
